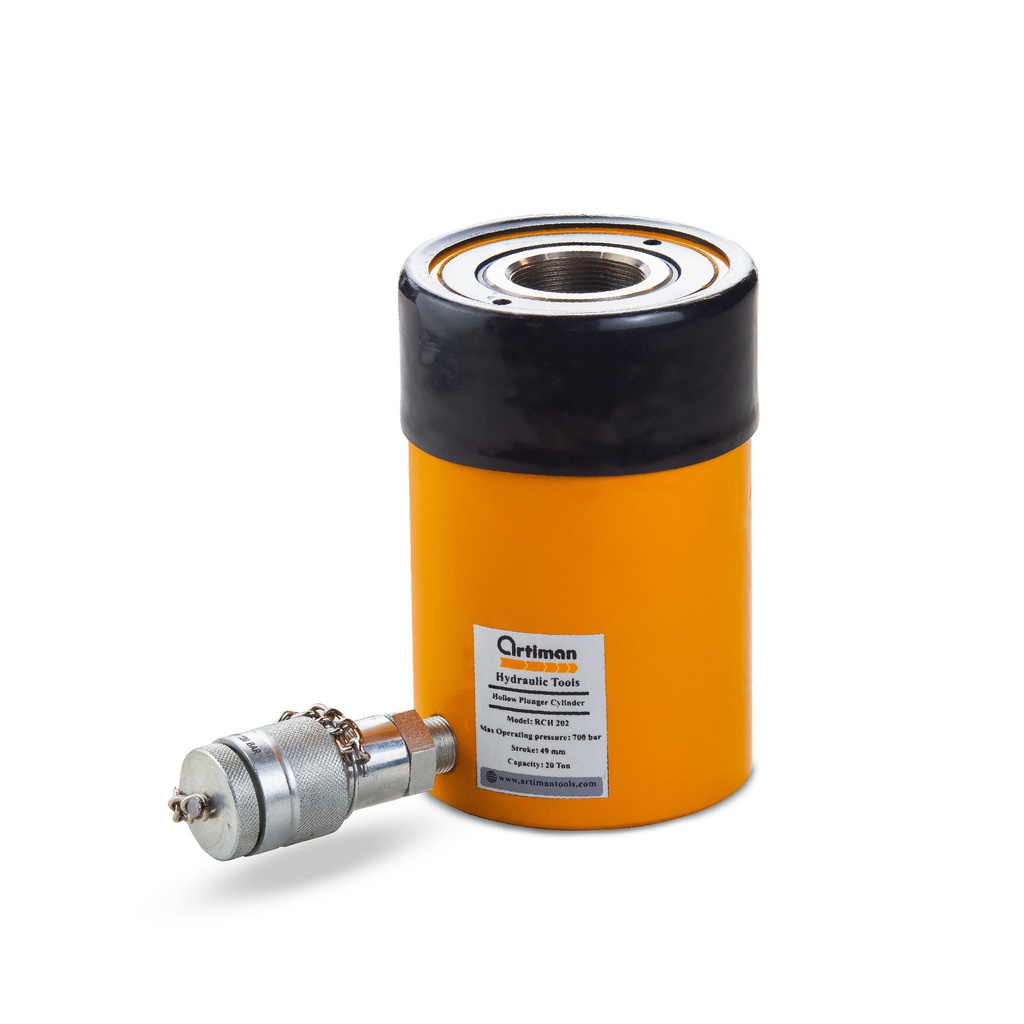

جک های هیدرولیکی یک طرفه توخالی (Single Acting Hollow Plunger Cylinders - RCH)
جک های هیدرولیکی یک طرفه توخالی (Single Acting Hollow Plunger Cylinders - RCH) کاربرد خاصی دارد.این جک ها از 13Ton الی 95Ton با کورس های متفاوت از 8mm الی 155mm توسط شرکت آرتیمان براساس استاندارد انرپک تولید می شوند. توسط این جک بعلت سوراخ دار بودن می توان نیروی کشش و فشار را بر قطعه کار اعمال کرد. جهت بکارگیری این نوع جک یک عدد پمپ دستی هیدرولیکی 700 بار یک لیتری به همراه شلنگ ،گیج و پایه گیج که توسط شرکت آرتیمان نیز تولید می شوند لازم است.
ویژگی محصول :
این جک ها بصورت یک طرفه و برگشت با فنر می باشند.
فشار کاری این جک 700 بار است.
کیفیت بالا و قابل رقابت با نوع خارجی
مقاوم در مقابل خوردگی و زنگ زدگی
سبک بودن
طراحی ارگونومیک
ایمن بودن
دارای گارانتی یک ساله محصول
Model Number | Cylinder Capacity ton (Kn)
| Stroke
(mm) | Cyl. Effect. Area () | Oil Cap.
() | Coll. Height A (mm) | Ext. Height B (mm) | Out. Dia. D (mm) | Cyl. Bore Dia. E (mm) | Plgr. Dia. F (mm) |
Cyl.Base To Advance Port H (mm)
|
Saddle Dia J (mm) |
(kg) |
RCH-120 |
13 (125) | 8 | 17.9 | 14 | 55 | 63 | 69 | 54.1 | 35.1 | 9 | - | 1.5 |
RCH-121 | 42 | 17.9 | 75 | 120 | 162 | 69 | 54.1 | 35.1 | 19 | - | 2.8 | |
RCH-1211 | 42 | 17.9 | 75 | 120 | 162 | 69 | 54.1 | 35.1 | 19 | - | 2.8 | |
RCH-123 | 76 | 17.9 | 136 | 184 | 260 | 69 | 54.1 | 35.1 | 19 | - | 4.4 | |
RCH-202 |
20 (215) | 49 | 30.7 | 150 | 162 | 211 | 98 | 73.1 | 54.1 | 19 | 54 | 7.7 |
RCH-206 | 155 | 30.7 | 476 | 306 | 461 | 98 | 73.1 | 54.1 | 25 | 54 | 14.1 | |
RCH-302 |
30 (326) | 64 | 46.6 | 298 | 178 | 242 | 114 | 88.9 | 63.5 | 21 | 63 | 10.9 |
RCH-306 | 155 | 46.6 | 722 | 330 | 485 | 114 | 88.9 | 63.5 | 25 | 63 | 21.8 | |
RCH-603 |
60 (576) | 76 | 82.3 | 626 | 247 | 323 | 159 | 123.9 | 91.9 | 31 | 91 | 28.1 |
RCH-606 | 153 | 82.3 | 1259 | 323 | 476 | 159 | 123.9 | 91.9 | 31 | 91 | 35.4 | |
RCH-1003 | 95 (931) | 76 | 133.0 | 1011 | 254 | 330 | 212 | 165.1 | 127.0 | 38 | 126 | 63.0 |
Model Number | Saddle Protrusion From Plgr. K (mm) | Plunger Internal Thread O
| Plunger Thread Length P (mm) | Collar Thread W | Collar Thread Length X (mm) | Center Hole Dia. Y (mm) |
RCH-120 | - | -16 UN | 16 | -16 | 30 | 19.6 |
RCH-121 | - | - | - | -16 | 30 | 19.6 |
RCH-1211 | - | -16 UN | 16 | -16 | 30 | 19.6 |
RCH-123 | - | - | - | -16 | 30 | 19.6 |
RCH-202 | 9.7 | -16 UN | 19 | -12 | 38 | 26.9 |
RCH-206 | 9.7 | -16 UN | 19 | -12 | 38 | 26.9 |
RCH-302 | 9.0 | -16 UN | 22 | -12 | 42 | 33.3 |
RCH-306 | 9.0 | -16 UN | 22 | -12 | 42 | 33.3 |
RCH-603 | 12.0 | -16 UN | 19 | -12 | 48 | 53.8 |
RCH-606 | 12.0 | -16 UN | 19 | -12 | 48 | 53.8 |
RCH-1003 | 12.0 | 4"-16 UN | 25 | -12 | 60 | 79.0 |
Optional Heat Treated Hollow Saddles | ||||||
Saddle Type
| Model Number | Saddle Model Nr.
| Saddle Dimensions (mm) |  | ||
A | B | C | ||||
Threaded Hollow | RCH-202 , 206 | HP-2015 | 53 | 1"-8 | 9 | |
RCH-302 , 306 | HP-3015 | 63 | -7 | 9 | ||
RCH-603 , 606 | HP-5016 | 91 | - | 12 | ||
RCH-1003 | HP-10016 | 126 | - 8 | 13 | ||
Base Mounting Hole Dimensions (mm) | |||
Model Number | Bolt Circle U | Thread V |
Thread Depth Z |
RCH-120 | 50.8 | - 18 UNC | 9.0 |
RCH-121 | - | - | - |
RCH-1211 | - | - | - |
RCH-123 | 50.8 | - 18 UNC | 12.7 |
RCH-202 | 82.6 | - 16 UNC | 9.4 |
RCH-206 | 82.6 | - 16 UNC | 9.4 |
RCH-302 | 92.2 | - 16 UNC | 14.0 |
RCH-306 | 92.2 | - 16 UNC | 14.0 |
RCH-603 | 130.3 | - 13 UNC | 14.0 |
RCH-606 | 130.3 | - 13 UNC | 14.0 |
RCH-1003 | 177.8 | - 11 UNC | 19.0 |
مشخصات برای جک هیدرولیکی یک طرفه تو خالی Single-Acting Hollow Plunger Cylinders-RCH
| مدل | RCH 202 یا RCH 120 یا RCH 121 یا RCH 1211 یا RCH 123 یا RCH 206 یا RCH 302 یا RCH 306 یا RCH 606 یا RCH 603 یا RCH 1003 |
