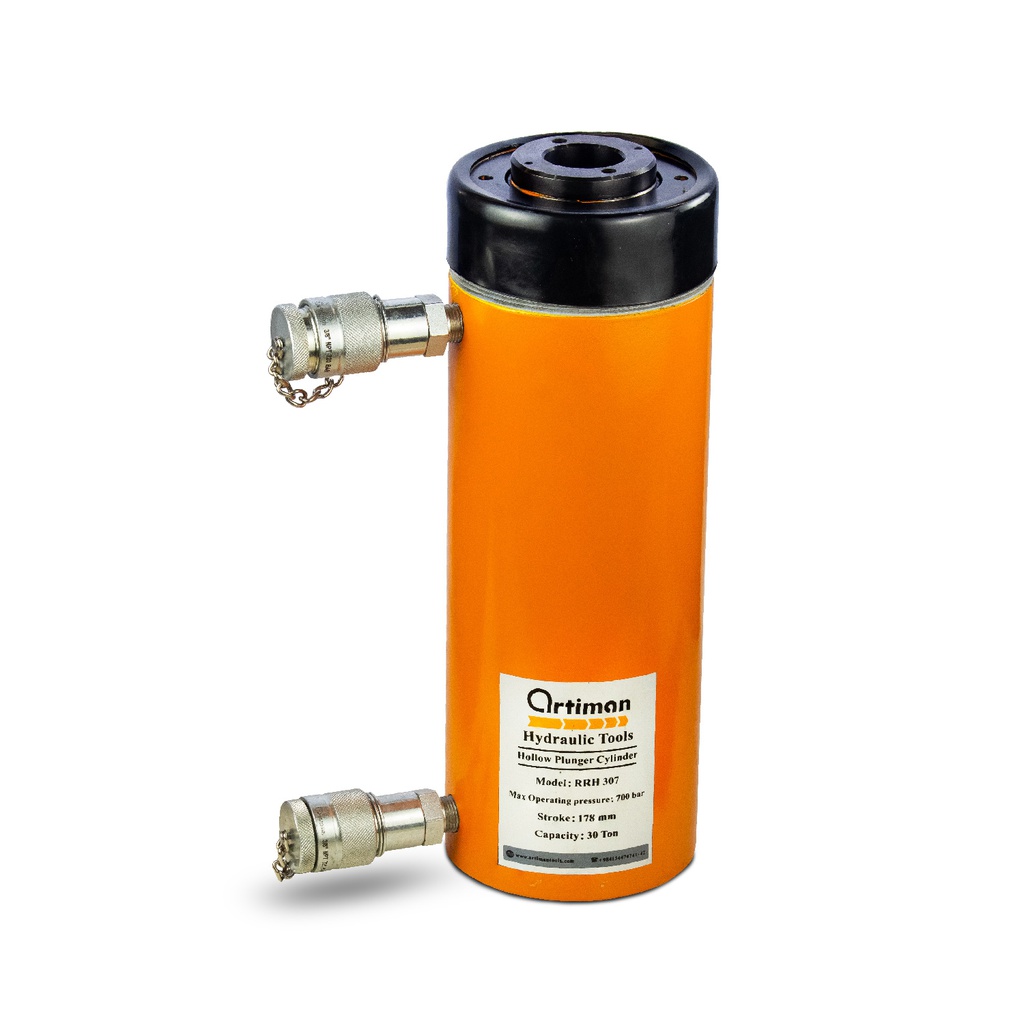

جک هیدرولیکی دوطرفه تو خالی Double-Acting Hollow Plunger Cylinders-RRH
شرایط و ضوابط
یک سال گارانتی
ده سال خدمات پس از فروش
جک های هیدرولیکی دو طرفه تو خالی (Double-Acting Hollow Plunger Cylinders-RRH)
جک های هیدرولیکی دو طرفه تو خالی (Double-Acting Hollow Plunger Cylinders-RRH) همانند جک های هیدرولیکی یکطرفه توخالی RCH وسط سوراخ بوده و بدین وسیله می توان نیروی کشش و فشار را به قطعه کار اعمال کرد. این جک ها از 30Ton الی 145Ton با کورس های متفاوت 38mm الی 258mm توسط شرکت آرتیمان براساس استاندارد انرپک تولید شده اند. در جاهایی که جهت کشش و فشار به نیروی زیادی لازم است این جک کاربرد دارد. این جک ها مجهز به شیر اطمینان می باشند که از صدمه دیدن جک جلوگیری می کند و مانع اعمال بار اضافه به جک می شود. جهت بکارگیری این نوع جک یک عدد پمپ دستی هیدرولیکی 700 بار یک لیتری به همراه شلنگ ،گیج و پایه گیج که توسط شرکت آرتیمان نیز تولید می شوند لازم است.
ویژگی محصول :
این جک ها بصورت دو طرفه می باشند.
فشار کاری این جک 700 بار است.
کیفیت بالا و قابل رقابت با نوع خارجی
مقاوم در مقابل خوردگی و زنگ زدگی
سبک بودن
طراحی ارگونومیک
ایمن بودن
دارای گارانتی یک ساله محصول
Optional Heat Treated Hollow Saddles | ||||||
Saddle Type
| Model Number | Saddle Model Nr.
| Saddle Dimensions (mm) |
| ||
A | B | C | ||||
Threaded Hollow | RRH-307 , 3010 | HP-3015 | 63 | - 7 | 9 | |
RRH-603 , 606 , 6010 | HP-5016 | 91 | - | 12 | ||
RRH-1001 , 1003 , 1006 , 10010 | HP-10016 | 126 | - 8 | 13 | ||
Base Mounting Hole Dimensions (mm) | |||
Model Number | Bolt Circle U | Thread V |
Thread Depth Z |
RRH-307 | 92.2 | - 16 | 15.7 |
RRH-3010 | 92.2 | - 16 | 15.7 |
RRH-603 | 130.0 | - 13 | 14.0 |
RRH-606 | 130.0 | - 13 | 14.0 |
RRH-6010 | 130.0 | - 13 | 14.0 |
RRH-1001 | 177.8 | - 11 | 19.0 |
RRH-1003 | 177.8 | - 11 | 19.0 |
RRH-1006 | 177.8 | - 11 | 19.0 |
RRH-10010 | 177.8 | - 11 | 19.0 |
RRH-1508 | - | - | - |
مشخصات برای جک هیدرولیکی دوطرفه تو خالی Double-Acting Hollow Plunger Cylinders-RRH
| مدل | RRH307 یا RRH 3010 یا RRH 603 یا RRH 606 یا RRH 6010 یا RRH 1001 یا RRH 1003 یا RRH 1006 یا RRH 10010 یا RRH 1508 |
