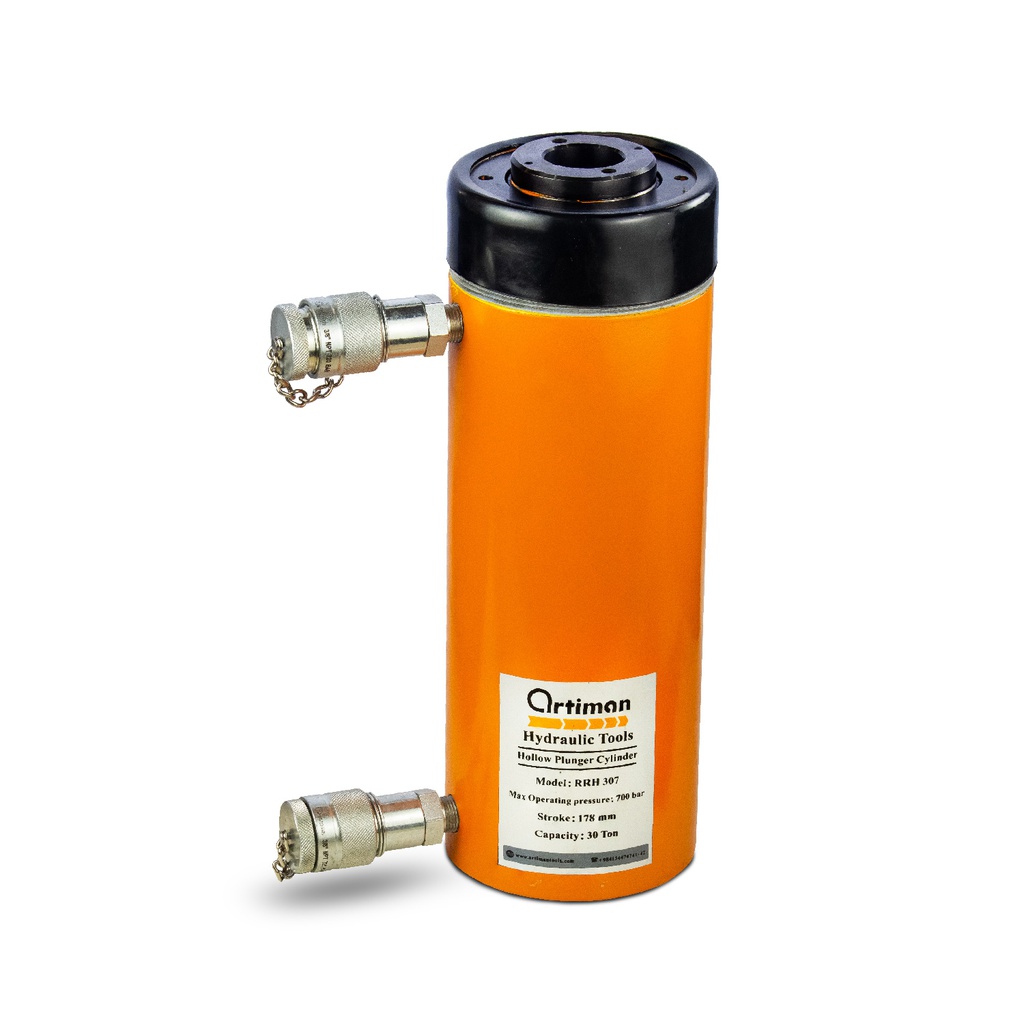

جک هیدرولیک دو طرفه تو خالی
جک های هیدرولیکی دو طرفه تو خالی همانند جک های هیدرولیکی یکطرفه توخالی RCH وسط سوراخ بوده و بدین وسیله می توان نیروی کشش و فشار را به قطعه کار اعمال کرد. این جک ها از 30Ton الی 145Ton با کورس های متفاوت 38mm الی 258mm توسط شرکت آرتیمان براساس استاندارد انرپک تولید شده اند. در جاهایی که جهت کشش و فشار به نیروی زیادی لازم است این جک کاربرد دارد. این جک ها مجهز به شیر اطمینان می باشند که از صدمه دیدن جک جلوگیری می کند و مانع اعمال بار اضافه به جک می شود. جهت بکارگیری این نوع جک یک عدد پمپ دستی هیدرولیکی 700 بار یک لیتری به همراه شلنگ ،گیج و پایه گیج که توسط شرکت آرتیمان نیز تولید می شوند لازم است.
Optional Heat Treated Hollow Saddles | ||||||
Saddle Type
| Model Number | Saddle Model Nr.
| Saddle Dimensions (mm) |
| ||
A | B | C | ||||
Threaded Hollow | RRH-307 , 3010 | HP-3015 | 63 | - 7 | 9 | |
RRH-603 , 606 , 6010 | HP-5016 | 91 | - | 12 | ||
RRH-1001 , 1003 , 1006 , 10010 | HP-10016 | 126 | - 8 | 13 | ||
Base Mounting Hole Dimensions (mm) | |||
Model Number | Bolt Circle U | Thread V |
Thread Depth Z |
RRH-307 | 92.2 | - 16 | 15.7 |
RRH-3010 | 92.2 | - 16 | 15.7 |
RRH-603 | 130.0 | - 13 | 14.0 |
RRH-606 | 130.0 | - 13 | 14.0 |
RRH-6010 | 130.0 | - 13 | 14.0 |
RRH-1001 | 177.8 | - 11 | 19.0 |
RRH-1003 | 177.8 | - 11 | 19.0 |
RRH-1006 | 177.8 | - 11 | 19.0 |
RRH-10010 | 177.8 | - 11 | 19.0 |
RRH-1508 | - | - | - |
مشخصه‌ها
| مدل | RRH307, RRH 3010, RRH 603, RRH 606, RRH 6010, RRH 1001, RRH 1003, RRH 1006, RRH 10010, RRH 1508, RRH 307A |
