گیج فشار در پمپ هیدرولیک دستی یک ابزار اندازه‌گیری بسیار مهم است که برای نمایش میزان فشاری که توسط پمپ ایجاد و به مدار هیدرولیکی منتقل می‌شود به کار می‌رود. وجود این قطعه به اپراتور کمک می‌کند تا از ایمنی سیستم و صحت عملکرد ابزار هیدرولیکی اطمینان حاصل کند.
نقش و اهمیت گیج فشار
- کنترل فشار تولیدی: اپراتور می‌تواند در هر لحظه مقدار فشار روغن را مشاهده و از رسیدن آن به حد مطلوب مطمئن شود.
- محافظت از ابزار و سیستم: اگر فشار بیش از حد افزایش یابد، ممکن است به ابزار یا شیلنگ‌ها آسیب وارد شود. گیج فشار این هشدار را پیش از وقوع خرابی نشان می‌دهد.
- افزایش ایمنی: به کاربر امکان می‌دهد تا فشار را در محدوده ایمن نگه دارد و از حوادث ناشی از افزایش فشار جلوگیری کند.
- کالیبراسیون و عیب‌یابی: در صورت وجود نشتی یا افت فشار در سیستم، گیج فشار به‌عنوان یک شاخص کلیدی برای تشخیص سریع مشکل عمل می‌کند.
اجزای گیج فشار
- صفحه مدرج (Dial): نمایشگر عددی فشار.
- عقربه: نشان‌دهنده فشار لحظه‌ای.
- اتصال رزوه‌ای: برای نصب روی پمپ یا شیلنگ.
- محفظه محافظ: معمولاً از فولاد یا استیل ساخته می‌شود تا در برابر فشار و ضربه مقاوم باشد.
محدوده فشار در پمپ‌های هیدرولیک دستی
- معمولاً بین ۰ تا ۷۰۰ بار (۱۰,۰۰۰ psi) طراحی می‌شوند.
- انتخاب گیج باید متناسب با حداکثر فشار کاری پمپ و ابزار متصل باشد.
انواع گیج فشار در سیستم‌های هیدرولیک
- گیج فشار خشک (Dry Gauge): ساده و اقتصادی، برای محیط‌های عادی.

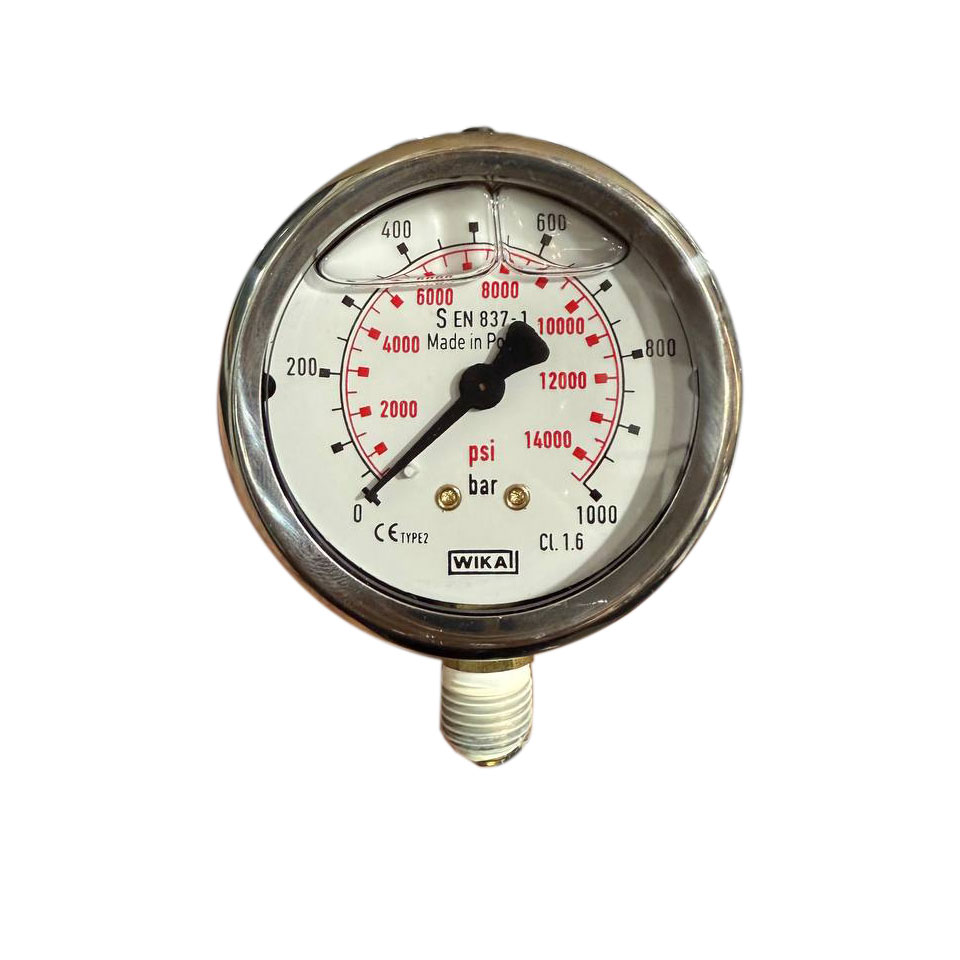

- گیج فشار روغنی (Oil-Filled Gauge): پر شده با روغن سیلیکون یا گلیسیرین برای جلوگیری از لرزش عقربه و افزایش دقت.
- گیج فشار دیجیتال: نمایشگر دیجیتال با دقت بالا، برای کاربردهای حساس صنعتی.
نکات مهم در استفاده
- همیشه گیج باید در نزدیکی خروجی پمپ نصب شود تا فشار واقعی سیستم را نشان دهد.
- از ضربه‌های مکانیکی و لرزش زیاد باید محافظت شود.
- انتخاب محدوده گیج باید کمی بالاتر از فشار کاری پمپ باشد (مثلاً برای پمپ ۶۰۰ بار، گیج ۷۰۰ بار انتخاب می‌شود).
- کالیبراسیون دوره‌ای برای دقت اندازه‌گیری ضروری است.
مشخصه‌ها
| اندازه | دوقلو, 25 بار, 1000 بار دور 60, 700 بار دور 60, 2800 بار دور 100, 1800 بار دور 100, 400 بار دور 60, 4000 بار, 1000 بار دور 100 |
