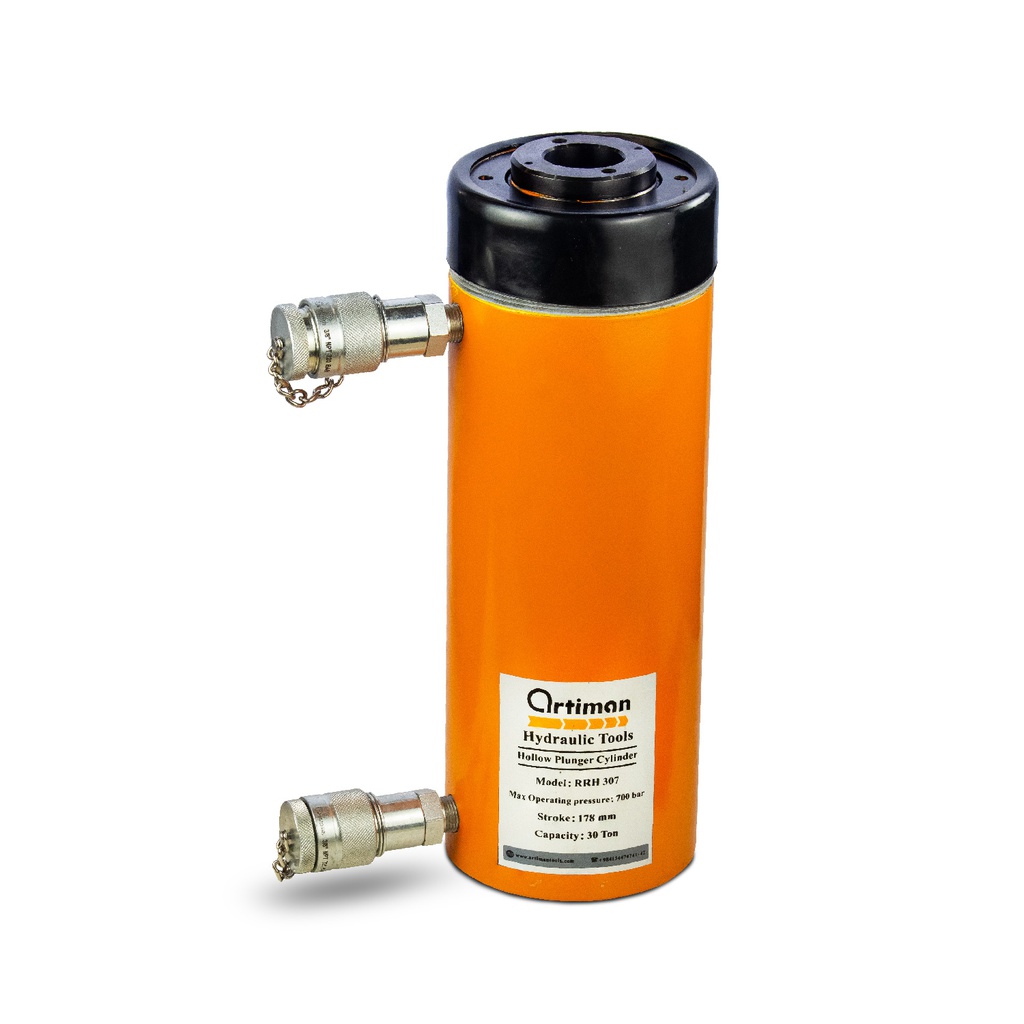

رافعات هيدروليكية ذات عمل مزدوج مجوفة
رافعات هيدروليكية ذات عمل مزدوج مجوفة (أسطوانات المكابس المجوفة ذات العمل المزدوج - RRH) مشابهة للرافعات الهيدروليكية ذات العمل الأحادي المجوفة RCH، حيث تحتوي على مركز مجوف يسمح بتطبيق كل من القوى الشد والانضغاط على قطعة العمل. هذه الرافعات، التي تتراوح قوتها من 30 طنًا إلى 145 طنًا مع أطوال شوط تتراوح من 38 مم إلى 258 مم، يتم تصنيعها بواسطة شركة آرتيمان وفقًا لمعايير إينيرباك. تُستخدم هذه الرافعات في التطبيقات التي تتطلب قوى عالية للسحب والدفع. كما أن هذه الرافعات مزودة بصمام أمان لمنع التلف وحماية الرافعة من الأحمال الزائدة. لتشغيل هذا النوع من الرافعات، يتطلب الأمر مضخة هيدروليكية يدوية سعة 1 لتر وضغط 700 بار، بالإضافة إلى خرطوم، مقياس، وقاعدة مقياس - التي يتم إنتاجها أيضًا بواسطة شركة آرتيمان.
Optional Heat Treated Hollow Saddles | ||||||
Saddle Type
| Model Number | Saddle Model Nr.
| Saddle Dimensions (mm) |
| ||
A | B | C | ||||
Threaded Hollow | RRH-307 , 3010 | HP-3015 | 63 | - 7 | 9 | |
RRH-603 , 606 , 6010 | HP-5016 | 91 | - | 12 | ||
RRH-1001 , 1003 , 1006 , 10010 | HP-10016 | 126 | - 8 | 13 | ||
Base Mounting Hole Dimensions (mm) | |||
Model Number | Bolt Circle U | Thread V |
Thread Depth Z |
RRH-307 | 92.2 | - 16 | 15.7 |
RRH-3010 | 92.2 | - 16 | 15.7 |
RRH-603 | 130.0 | - 13 | 14.0 |
RRH-606 | 130.0 | - 13 | 14.0 |
RRH-6010 | 130.0 | - 13 | 14.0 |
RRH-1001 | 177.8 | - 11 | 19.0 |
RRH-1003 | 177.8 | - 11 | 19.0 |
RRH-1006 | 177.8 | - 11 | 19.0 |
RRH-10010 | 177.8 | - 11 | 19.0 |
RRH-1508 | - | - | - |
المواصفات
| الموديل | RRH307, RRH 3010, RRH 603, RRH 606, RRH 6010, RRH 1001, RRH 1003, RRH 1006, RRH 10010, RRH 1508, RRH 307A, RRH 3024 |
