جک های هیدرولیکی یکطرفه کوتاه کتابی

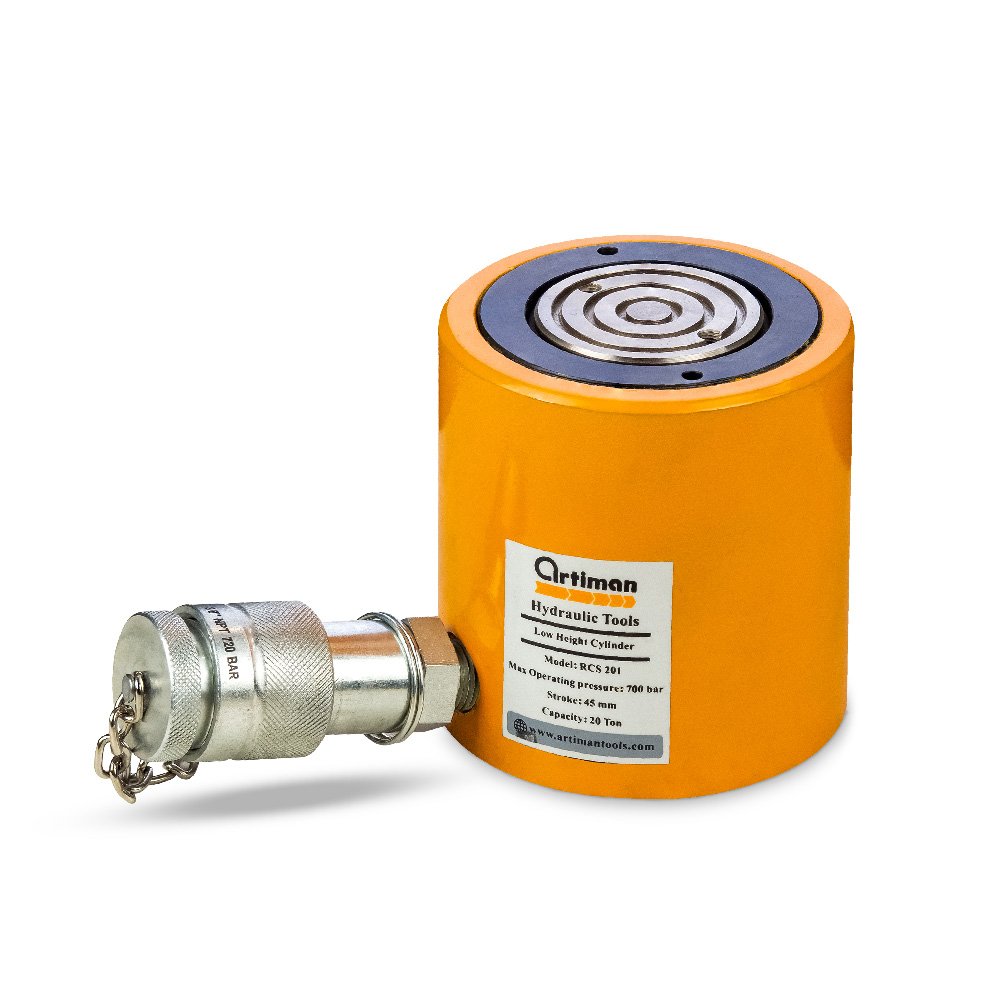

جک های هیدرولیکی یکطرفه کوتاه کتابی نوع دیگر از جک های پرکاربرد است که توسط شرکت آرتیمان براساس استاندارد انرپک طراحی و تولید شده است. جک های RCS در 5 نوع با ظرفیت 10Ton تا 90Ton تولید می شوند. ارتفاع این جک ها عموما کوتاه بوده و این عمل باعث می شود در صورت کم بود فضای کاری کاربرد بهتری داشته باشند. در مدل های RCS دو عدد رزوه در زیر جک وجود دارد تا به پایه و یا به بدنه قطعه کار بسته شوند.
Model Number | Cylinder Capacity ton (Kn)
| Stroke
(mm) | Cyl. Effect. Area () | Oil Cap.
() | Collapsed Height A (mm) | Extended Height B (mm) | Outside Dia. D (mm) | Cylinder Bore Dia. E (mm) | Plunger Dia. F (mm) |
Base to Adv. Port H (mm)
|
(kg) |
RCS-101 | 10 (101) | 38 | 14.5 | 55 | 88 | 126 | 69 | 42.9 | 38.1 | 17 | 4.1 |
RCS-201 | 20 (201) | 45 | 28.7 | 129 | 98 | 143 | 92 | 60.5 | 50.8 | 17 | 5.0 |
RCS-302 | 30 (295) | 62 | 42.1 | 261 | 117 | 179 | 101 | 73.2 | 66.5 | 19 | 6.8 |
RCS-502 | 45 (435) | 60 | 62.1 | 373 | 122 | 182 | 124 | 88.9 | 69.8 | 23 | 10.9 |
RCS-1002 | 90 (887) | 57 | 126.7 | 722 | 141 | 198 | 165 | 127.0 | 92.2 | 31 | 22.7 |
Model Number | Plunger Protrusion From Base K (mm) | Plunger To Base L (mm) | Plunger To Mtg. Hole M (mm) |
Thread O (mm) |
Thread Depth P (mm) | Bolt Circle U (mm) |
RCS-101 | 5 | - | - | M4 | 8 | 26 |
RCS-201 | 3 | - | - | M5 | 8 | 39 |
RCS-302 | 3 | - | - | M5 | 8 | 39 |
RCS-502 | 2 | - | - | M5 | 8 | 39 |
RCS-1002 | 1 | - | - | M8 | 10 | 55 |
Optional Bolt On Tilt Saddle Dimensions (mm) | |||||
For cyl. Model | Model Number | A | B | C | |
RCS-101 | CAT-11 | 35 | 11 | 21 | |
RCS-201,-302,-502 | CAT-51 | 50 | 15 | 29 | |
RCS-1002 | CAT-101 | 71 | 17 | 35 | |
مشخصه‌ها
| سایز | RCS 201, RCS 101, RCS 302, RCS 502, RCS 1002 |
